产品详情

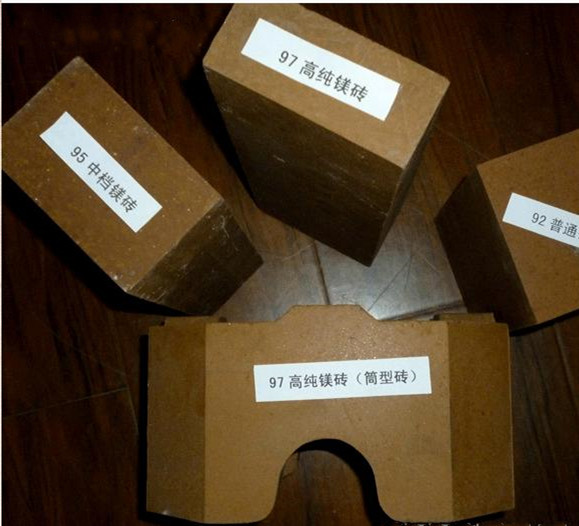

镁时搏网
产品简介：镁时搏网是氧化镁含量在90%以上、以方镁石为主晶相的碱性时搏（中国）材料。镁时搏网是用电熔镁砂和烧结镁砂在高温下烧制成的时搏（中国）时搏网。镁时搏网有较高的时搏（中国）度，很好的耐碱性渣性能，荷重软化开始温度高，但抗热震性能差。烧结镁时搏网以制时搏网镁时搏网为原料，经粉碎、配料、混练、成型后，在1550～1600℃的高温下烧成，高纯制品的烧成温度在1750℃以上。不浇镁时搏网是在镁砂中加入适当的化学结合剂，经混炼、成型、干燥而制成。
产品特点：主要用于炼钢碱性平炉、电炉炉底和炉墙，氧气转炉的永久衬，有色金属冶炼炉，高温隧道窑，煅烧镁时搏网和水泥回转窑内衬，加热炉的炉底和炉墙，玻璃窑蓄热室格子时搏网等。
镁时搏网的理化指标：
项目 | M98 | M97A | M97BA | M95A | M95B | M93 | M91 | M89 | M87 |
Mg0/%≥ | 97.5 | 97 | 96.5 | 95 | 94.5 | 93 | 91 | 89 | 87 |
Si02/%≤ | 1 | 1.2 | 1.5 | 2 | 2.5 | 3.5 | - | - | - |
Cao/%≤ | - | - | - | 2 | 2 | 2 | 3 | 3 | 3 |
显气孔率/%≤ | 16 | 16 | 18 | 16 | 18 | 18 | 18 | 20 | 20 |
| 体积密度/g/cm3≥ | 3.0-3.2 | 3.0-3.2 | 2.95-3.15 | 2.9-3.1 | 2.85-3.02 | ||||
| 常温耐压/Mpa≥ | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 50 | 50 |
| 0.2Mpa荷重软化开始温度/℃≥ | 1700 | 1700 | 1680 | 1650 | 1620 | 1560 | 1550 | 1550 | 1550 |
| 加热永久线变化（1650℃×2h）/% | -0.2-0 | -0.2-0 | -0.2-0 | -0.3-0 | -0.4-0 | -0.4-0 | -0.5-0 | -0.6-0 | -0.6-0 |
